可编程电源面板和显示屏简介
2019-6-11 17:27:07 点击：

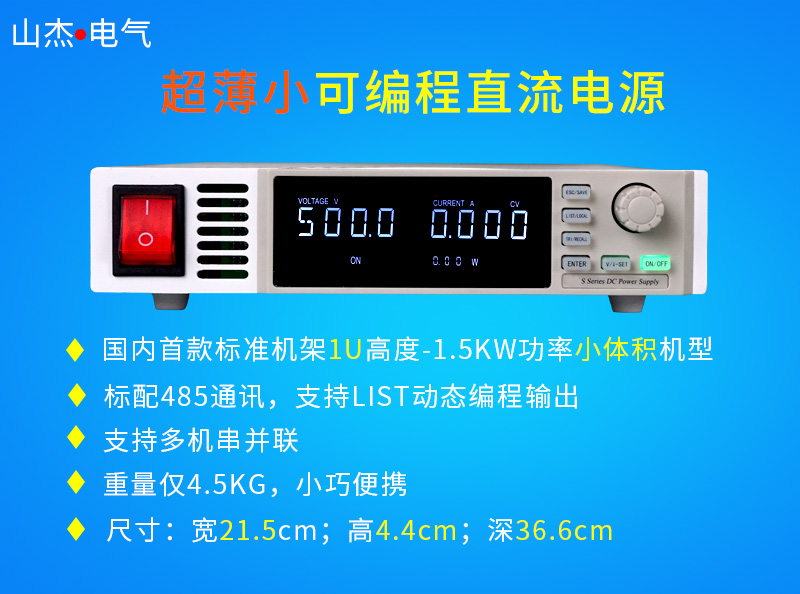

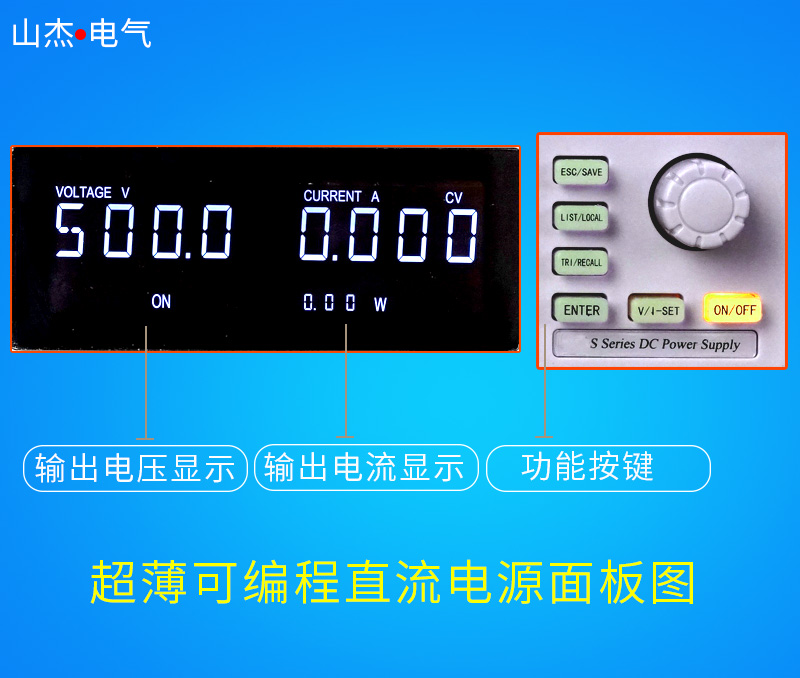

可编程电源面板和显示屏简介：
1 电压显示窗口：显示格式为9999
2 电流显示窗口：显示格式为99993 工作模式显示：CV为恒压模式；CC为恒流恒式
4 多功能按键，功能说明如下：
ESC/SAVE 退出/存储键:短按此键可在任意状态下退出；长按此键存储电源的当前设置值到指定位置
LIST/LOCAL 顺序操作/本地操作键: 短按此键执行前一次执行的List文件；电源在远程控制模式下工作时，长按此键切换到本地操作模式
TRI/RECALL 触发/回调键：在List和Auto Test工作模式下，用来触发；常规工作模式下按此键从指定的内存位置调出电源设定值
ENTER 确认键
V/I-SET 设定电源输出电压/电流值
ON/OFF 控制电源输出开/关状态
编码器旋钮功能说明如下：
1、往里长按旋钮（约5秒左右）为Menu功能，进入菜单。
2、用于调节数值大小：调整电压/电流数值时顺时针旋转数值从0-9循环依次变大，步进为1，当个位数值从0-9增大一个循环时十位数值增大一位，两个循环增大两位，依此类推，当十位数置增大一个循环时百位数置增大一位，依此类推；逆时针旋转时数值从9-0依次变小，变小原理与变大原理相同。
3、为了提高调节效率可通过编码器按钮移动需要调节的目标数位，按一下移动一位，当前数位值闪烁时可通过旋钮调节数值大小，顺时针变大，逆时针变小。
可编程直流电源工作故障保护代码与工作状态显示代码，具体说明如下：
OVP： 过压保护
OCP ：过流保护
OPP ：过功率保护
OTP ：过温保护
ACF ：输入欠压、过压保护
LLP ：输入缺相保护（仅三相输入电源有此功能）
ON ：电源处于正常输出工作状态
OFF ：电源处于停止输出状态
FALL： 自动测试状态下被测件不合格
PASS： 自动测试状态下被测件合格
REM ：电源处于程控状态，此时面板本地操作不起作用。
WAIT： 电源处于自动测试状态等待测试结果
电压、电流、功率显示窗口
第一行用于在线调节电压时显示电压设定值：显示格式为：99999
第二行用于电源处于恒流工作模式时在线调节电流时显示电流设定值和显示正常输出状态时当前功率值：显示格式为99999
