直流电源概述：

山杰线性直流电源为新推出的精密线性直流可调稳压稳流电源产品，该直流电源采用了高性能基准电压源元件及智能化的电路控制技术并应用先预稳压后精确调整的工作方式，从而使其具有工作性能稳定可靠,直流输出纹波小、噪音低、稳压精度高、稳压特性好、响应时间快，保护电路完善，工作安全可靠。

该直流电源可广泛应用于工业铝箔腐蚀、赋能（化成）、蓄电池制造、高质量电镀、钽电容赋能、电解电容器老练、引线化成以及电阻器、继电器、电机、半导体器件的功率老化生产、大专院校实验室、研究所、邮电通讯和自动化设备上使用。

隔离变压器及整流，将AC220V/380V的交流电变换成所需的直流电。
预稳控制调整电路，采用进口元件对隔离变压器输出电压进行预调整和初步稳压,从而降低线性调整元件的功耗，提高工作效率，并确保直流电源输出电压源高精度和高稳定。
线性调整元件对滤波后的直流电压进行精细调整，使直流电源输出电压达到所需要的值和精度要求。
滤波电路对直流电源的脉动波干扰、噪声进行最大限度的阻止和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰。
直流电源的单片机控制系统对检测的各种信号进行比较、判断、计算、分析等处理后，再发出相应的控制指令，使直流稳压电源整体稳压系统工作正常可靠、协调。
辅助电源及基准电压源：为直流稳压系统提供高精度的基准电压源及电子电路工作所需要的电源。
电压取样及电压调节：检测直流稳压电源输出电压值及设定调节直流稳压电源的输出电压值。
电流检测电路：取得直流稳压电源输出电流值作为限流或保护控制的信息。
驱动电路：为驱动可执行元件而设置的功率放大电路。

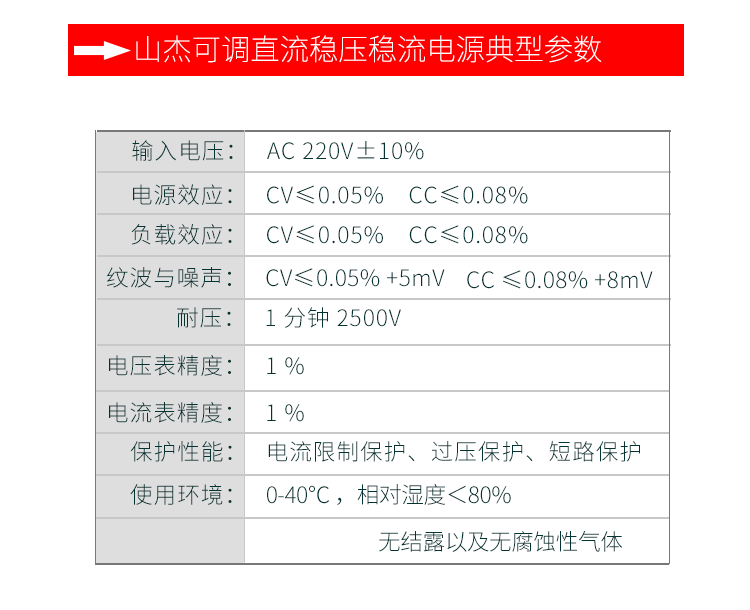

产品技术指标：

输入电压：单相 AC220V±10 ％ 50Hz±10%　
或三相 AC380V±10 ％ 50Hz±10%

输出电压范围：0-5000V之间任选
输出电流范围：0-1000A之间任选
稳压性能：电压调整率：≤ 0.08%
负载调整率：≤ 0.08%
纹波有效值：≤ 0.5%＋10mV
温度系数：300PPM/ ℃ ( 典型值 )
稳流性能：电流调整率：≤ 0.2%
负载调整率：≤ 0.2%
纹波有效值：≤ 0.5%＋20mA
　　　　温度系数：500PPM/ ℃ ( 典型值 )
电压/电流显示：三位半或四位半LED数码管显示
电压/电流表指示精度：≤1%±1个字
保护性能：电流限制保护、过压保护、短路保护（短路保护不允许在高压时直接进行正负极的短路）
工作时间长期连续工作
环境温度 0－ +40°C

相对湿度 <90%
