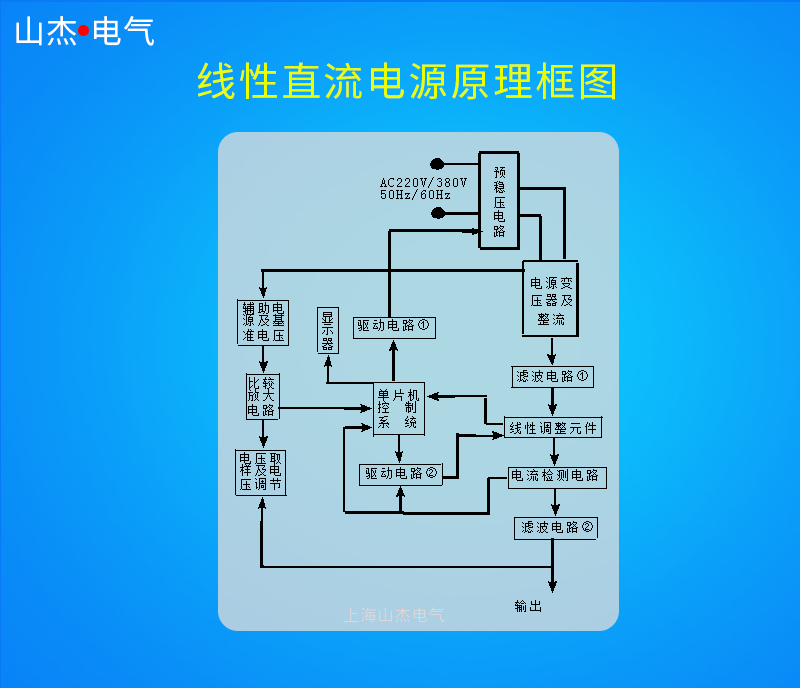

1、电源变压器及整流:将220V/380V的交流电变换成所需的直流电.

2、预稳压电路:采用继电器元件或可控硅元件对输入的交流或直流电压进行预调整和初步　

稳压,从而降低线性调整元件的功耗,提高工作效率.并确保输出电压源高精度和高稳定.

3、线性调整元件:对滤波后的直流电压进行精细调整,使输入电压达到所需要的值和精度要求.

4、滤波电路:对直流电源的脉动波,干扰,噪声进行最大限度的阻止,和吸收,从而保证直流电源的输出电压

低纹波、低噪声、低干扰.

5、单片机控制系统:单片微处理控制器对检测到的各种信号进行比较、判断、计算、分析等处理后,

再发出相应的控制指令使直流稳压电源整体稳压系统工作正常、可靠、协调.

6、辅助电源及基准电压源:为直流稳压系统提供高精度的基准电压源及电子电路工作所需要的电源.
7、电压取样及电压调节:检测直流稳压电源输出电压值及设定调节直流稳压电源的输出

8、比较放大电路:将直流稳压电源的输出电压值与基准源的电压进行比较取得误差电压信号后,进行放大

反馈及控制线性调整元件而保证输出电压稳定.

9、电流检测电路:取得直流稳压电源输出电流值,作限流或保护控制的信息.
10、驱动电路:为驱动可执行元件而设置的功率放大电路.
11、显示器:直流稳压电源输出电压值及输出电流值的显示.
