双向直流电源典型参数-250KW

2019-5-21 8:33:41

暂无图片。

详细介绍

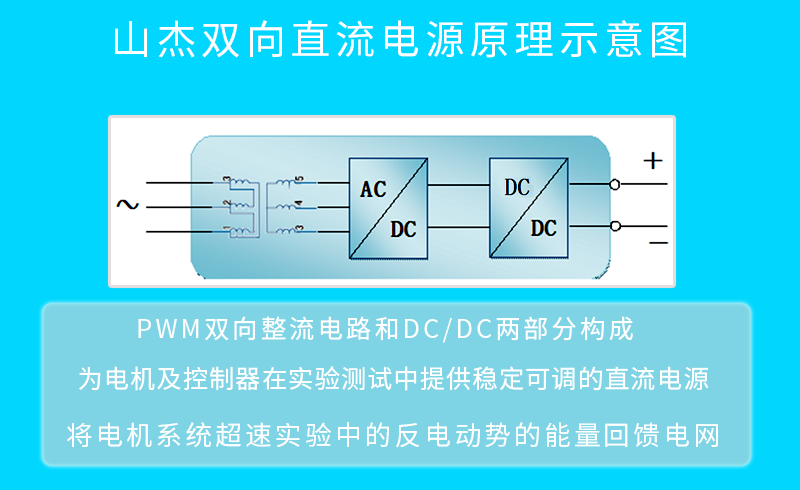

双向直流电源概述:

双向直流电源是双向充放电装置,其直流输出特性具有高精度及高动态响应特性,并具有向电网回馈能量的功能。产品采用全数字控制,响应速度快、输出调节范围广。输出具有可编程功能,通过控制软件可实现不同的输出特性,可应用于多种测试场合,主要运用在电动汽车驱动电机(控制器)、储能式逆变器、电动汽车双向充电机的测试等。模拟动力电池输入对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、最高转速、超速、馈电等性能进行模拟实验。



输入 相位 3φ3W+G
电压 380V±10%
频率 50Hz±3Hz
功率因子 ≥0.99
总谐波失真 ≤3%
输出 额定电压 400V
输出电压 200-800V
额定电流 ±500A
峰值电流 ±700A
额定功率 250KW
峰值功率 350KW
峰值时间 60s
电压精度 ≤0.5%·FS+5dgt
响应时间 ≤30ms(10%-90%突加载)
切换时间 ≤50ms(+90%-90%切换)
电压纹波(rms)  0.5%·FS
能量回馈 回馈功率 100%能量回馈
电流失真 <3%
功率因数 >0.99
输出电压 342~418Vac
频率范围 47.5~51.5Hz(允许电网频率)
通讯和操作 操作界面 大屏幕液晶
外部通讯 RS485(标配)/网口 (选配)/CAN (选配)
保护 输入 过压、过流、缺相
输出 过压、过温、过流
环境条件和安全 防护等级 IP21(室内 )
冷却方式 强制风冷
环境温度 0~45℃
相对湿度 10-90% (非凝结)
噪音 <65dB
